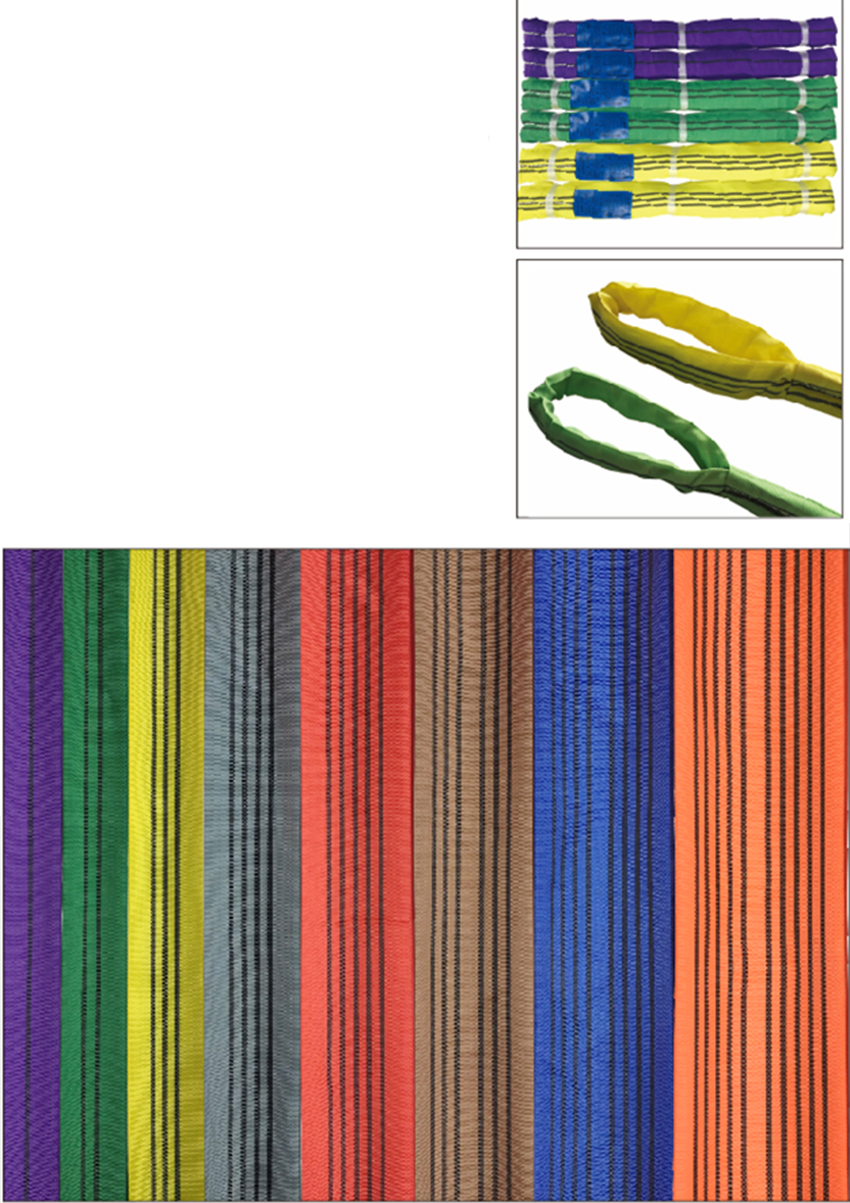

الرافعات المستديرة

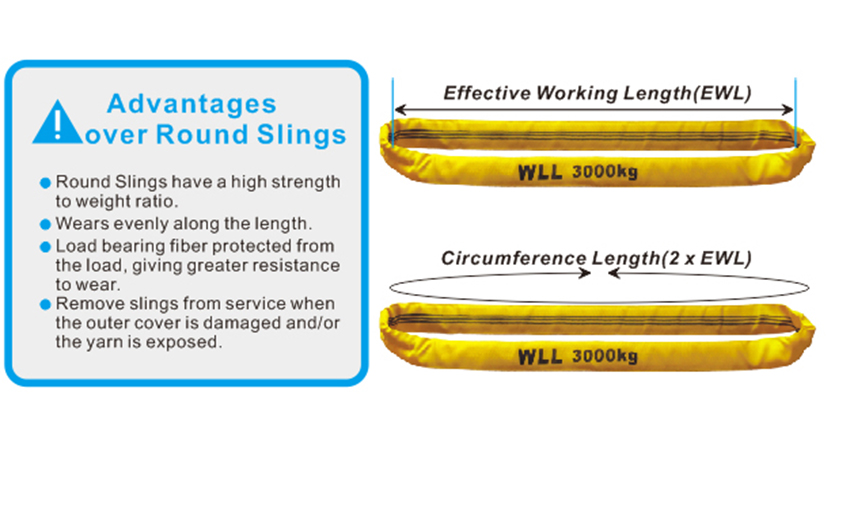

يتم تصنيع الرافعات الدائرية وفقًا للمعيار EN 1492-2 ولها عامل أمان يبلغ 7: 1. يتم جرح الألياف الحاملة معًا لتشكل مقبضًا لا نهاية له. يتم تحديد حد حمل العمل بعدد اللفات في الخانك.
الفن.رقم | ذ م م (كجم) | العرض (مم) | كوبلر | wLL بالكيلو جرام في أوضاع مختلفة |
قوي ل ل | سلة خطأ ذ | | قلادة خلل ز | |
TE8401 | 1000 | 45 | البنفسجي | 1000 | 2000 | 1400 | 800 | 1000 |
TE8402 | 2000 | 47 | جريسين | 2000 | 4000 | 2800 | 1600 | 2000 |
TE8403 | 3000 | 58 | أصفر | 3000 | 6000 | 4200 | 2400 | 3000 |
TE8404 | 4000 | 72 | رمادي | 4000 | 8000 | 5600 | 3200 | 4000 |
TE8405 | 5000 | 83 | أحمر | 5000 | 10000 | 7000 | 4000 | 5000 |
TE8406 | 6000 | 9O | بني | 60oo | 12000 | 8400 | 4800 | 6000 |
TE8408 | 8000 | 102 | أزرق | 800o | 16000 | 11200 | 6400 | 8000 |
TE8410 | 10000 | 116 | البرتقالي | 10000 | 20000 | 14000 | 8000 | 10000 |
TE8412 | 12000 | 116 | البرتقالي | 12000 | 24000 | 16800 | 9600 | 12000 |
TE8415 | 15000 | 130 | البرتقالي | 15000 | 30000 | 21000 | 12000 | 15000 |
TE8420 | 20000 | 130 | البرتقالي | 20000 | 40000 | 28000 | 16000 | 20000 |
TE8425 | 25000 | 175 | البرتقالي | 25000 | 50000 | 35000 | 20000 | 25000 |
TE8430 | 30000 | 175 | البرتقالي | 30000 | 60000 | 42000 | 24000 | 30000 |
TE8440 | 40000 | 220 | البرتقالي | 40000 | 80000 | 56000 | 32000 | 40000 |
TE8450 | 50000 | 220 | البرتقالي | 50000 | 100000 | 70000 | 40000 | 50000 |
تعليمات لـ ins pection من الرافعات المستديرة
●يجب إخراج الرافعات المستديرة من الخدمة عندما:
●الضرر ناتج عن مواد عدوانية.
● تلف الصب الخارجي أو خياطته وظهر القلب.
●في هذه الحالة يجب إخراج القاذفة من الخدمة وفحصها من قبل شخص مختص. لا يجوز إعادة استخدام القاذفة إلا من قبل شخص مكون أو شخص مختص يؤكد سلامتها بعد إصلاحها.
●يحدث التشوه بسبب امتصاص الحرارة (الاحتكاك، الإشعاع).
●عندما تتشوه التركيبات أو تتلف.
● الأضرار الناجمة عن الحرارة والسطح اللامع الناتج عن الاحتكاك، وفي الحالات القصوى يمكن أن تلتحم الألياف السطحية معًا.
مرجع:
إن 1492-2 أ1:2008
حبال النسيج-السلامة-الجزء الثاني:
حبال دائرية مصنوعة من ألياف صناعية
استخدام للأغراض العامة
النسخة الألمانية DIN EN 1492-2
